18330064396
咨詢熱線

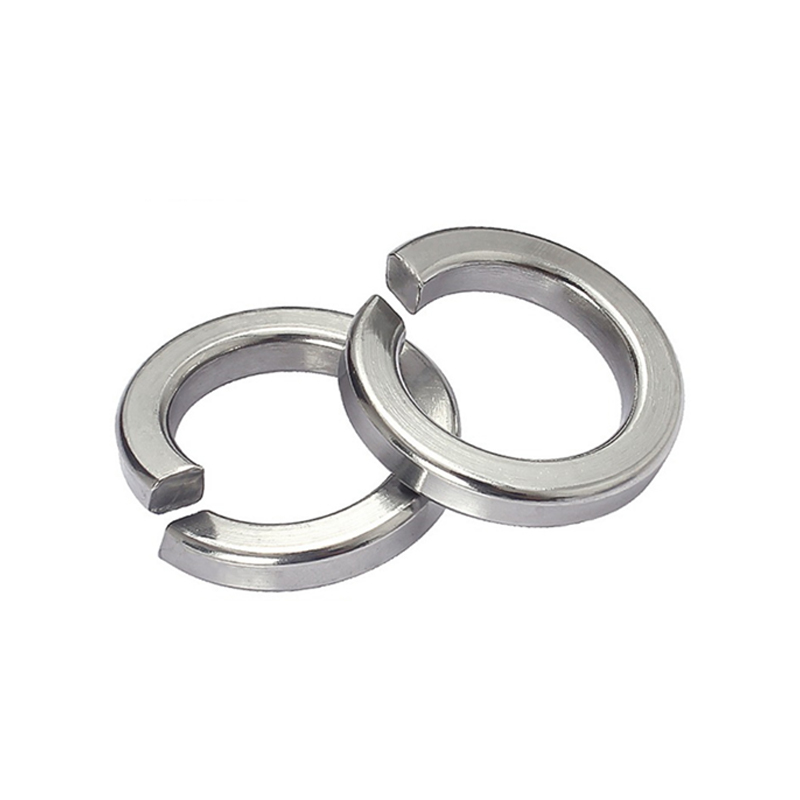

18330064396作為螺紋連接體系中最常用的輔助防松元件，彈簧墊圈的性能直接決定了緊固件系統的可靠性。我國現行彈簧墊圈標準體系中，GB93-76（舊版標準型）、GB/T 93-87（新版標準型）、GB/T 7244-87（重型）是工業領域應用最廣的三類規范，本文從標準背景、參數差異、制造要求、場景適配四個維度展開科普，為緊固件選型提供參考。
我國彈簧墊圈標準經歷了兩次關鍵迭代，形成了覆蓋不同載荷場景的完整體系：
GB93-76（1976年發布）：國內首版彈簧墊圈強制性標準，完全自主制定，奠定了國內彈簧墊圈的基礎規格體系，但技術要求相對寬松，未對接國際標準，目前已正式廢止。
GB/T 93-87（1987年發布，替代GB93-76）：調整為推薦性國家標準，等同采用德國DIN 137國際標準，完善了尺寸公差、技術要求、檢驗規則，是近30年國內應用最廣泛的彈簧墊圈標準，2026年2月起已被最新版GB/T 93-2025替代，但存量市場仍以87版為主。
GB/T 7244-87（1987年同步發布）：專門針對高載荷工況制定的重型彈簧墊圈標準，作為GB/T 93系列的補充，填補了國內重型防松元件的標準空白，2022年復審確認繼續有效。
三類標準的基礎參數差異如下，可直接作為選型參考：
| 對比維度 | GB93-76（舊標準型） | GB/T 93-87（新標準型） | GB/T 7244-87（重型） |
|---|---|---|---|
| 標準狀態 | 已廢止 | 現行（存量主流） | 現行有效 |
| 公稱直徑覆蓋范圍 | M3~M30 | M2~M48 | M6~M36 |
| 默認材質 | 70#高碳鋼為主 | 65Mn彈簧鋼 | 65Mn彈簧鋼 |
| 熱處理硬度要求 | HRC38~48（公差寬松） | HRC42~50（公差嚴格） | HRC42~50（公差嚴格） |
| M12規格截面厚度 | 2.5mm | 2.5mm | 3.5mm |
| M12規格自由高度 | 5mm（無明確公差） | 5~6mm（公差±0.3mm） | 7~8mm（公差±0.3mm） |
| M12規格彈性極限 | ~600MPa | ~750MPa | ~1050MPa |
| M12千件重量（鋼制） | ~4.3kg | ~4.5kg | ~5.9kg |
| 配套技術規范 | 無統一技術要求 | 配套GB/T 94.1-2008 | 配套GB/T 94.1-2008 |
三類標準的產品定位不同，設計與制造端的要求差異明顯：
GB93-76：設計思路偏向低成本通用場景，制造工藝要求簡單，無統一的淬透性、彈性衰減率強制要求，尺寸公差范圍大，生產門檻低，僅適合對可靠性要求不高的民用場景。
GB/T 93-87：設計對標國際通用標準，制造過程嚴格控制淬火（830℃±20℃油淬）、回火（300~500℃）工藝，要求12mm及以下規格完全淬透，彈性衰減率≤15%，硬度一致性誤差≤2HRC，尺寸精度適配國際通用螺栓體系。
GB/T 7244-87：設計突出高載荷抗變形能力，截面厚度比同規格標準型提升30%以上，制造過程增加磁粉探傷環節，要求無內部裂紋，反復壓縮100次后殘余變形率≤5%，抗沖擊性能是標準型的2倍以上。
結合彈簧墊圈在緊固件系統中「預緊力補償、基礎防松、載荷緩沖」的核心作用，三類產品的適用場景邊界清晰：
GB93-76：僅適合存量舊設備維修替換、臨時連接、靜態低載荷場景（如普通家具、小家電、輕工設備連接），不推薦用于新設計產品。
GB/T 93-87：通用場景首選，適合M12及以下、預緊力≤200N·m的中低載荷連接，如普通機電設備、汽車非承力部位、建筑裝飾緊固件等場景，是目前市場上最容易采購的通用規格。
GB/T 7244-87：高載荷場景專屬，適合M6~M36、預緊力≥200N·m的強振動、高沖擊關鍵連接，如重型工程機械底盤、鐵路軌道扣件、風電塔筒、礦山設備、起重機械等承力部位，防松可靠性遠高于標準型產品。
不要盲目選重型款：重型彈簧墊圈需要更高的預緊力矩才能壓平，小規格低預緊場景使用反而會因墊圈無法完全貼合導致預緊力損失，反而降低連接可靠性。
注意標準有效期：GB93-76已廢止超過30年，新設計項目優先選用GB/T 93-2025或者GB/T 7244-87標準產品，避免合規風險。
高可靠性場景需搭配其他防松方案：彈簧墊圈僅能提供基礎防松能力，航空航天、軍工、汽車安全部位等場景需搭配螺紋鎖固膠、自鎖螺母、止動墊片等組合使用。
彈簧墊圈雖小，卻是緊固件系統中影響連接可靠性的關鍵元件，合理選擇對應標準的產品，既能控制成本，又能有效降低連接松動帶來的安全風險。標準化選型是緊固件系統可靠性設計的第一步，也是工業制造提質增效的基礎環節。
新增2025版標準后的四類彈簧墊圈參數對比如下，可直接作為選型參考：
| 對比維度 | GB93-76（舊標準型，已廢止） | GB/T 93-87（舊標準型，已廢止） | GB/T 93-2025（新標準型，現行） | GB/T 7244-87（重型，現行） |
|---|---|---|---|---|
| 實施周期 | 1976年-1988年 | 1988年-2026年 | 2026年2月起正式實施 | 1988年起實施 |
| 公稱直徑覆蓋范圍 | M3~M30 | M2~M48 | M1.6~M48（新增M1.6小規格） | M6~M36 |
| 默認材質選項 | 僅70#高碳鋼為主 | 僅規定65Mn彈簧鋼 | 三類官方認可材質：65Mn彈簧鋼/不銹鋼/磷青銅 | 65Mn彈簧鋼 |
| 熱處理硬度要求 | HRC38~48（公差寬松） | HRC42~50 | HRC42~50（新增d<3mm小規格可協議約定） | HRC42~50 |
| M12規格截面厚度S | 2.5mm | 2.5mm | 3.1mm（厚度提升24%） | 3.5mm |
| M12規格自由高度H | 5mm（無明確公差） | 6.2~7.75mm | 6.2~7.75mm（公差與舊版保持兼容） | 7~8mm |
| M12規格彈性極限 | ~600MPa | ~750MPa | ~820MPa（彈性性能提升9%） | ~1050MPa |
| M12千件重量（鋼制） | ~4.3kg | ~4.5kg | ~5.0kg | ~5.9kg |
| 支持表面處理類型 | 僅發黑/氧化 | 僅發黑/氧化 | 支持發黑/電鍍/達克羅/鈍化等多類表面處理 | 發黑/電鍍/達克羅 |
| 配套技術規范 | 無統一技術要求 | GB 94.1-1987 | GB/T 94.1-2008（最新版技術條件） | GB/T 94.1-2008 |
| 高強度螺栓適配提示 | 無 | 無 | 明確提示與10.9/12.9級螺栓配套時需警惕漲圈風險 | 無明確提示 |
| 標志包裝強制要求 | 無 | 無強制要求 | 強制要求產品/包裝標注標準號、材質、表面處理 | 強制要求 |
相比GB/T 93-87，新版標準在適配性、可靠性、標準化程度上有明顯提升：
覆蓋場景更全：新增M1.6小規格彈簧墊圈，滿足精密電子、小型儀器的微連接防松需求，填補了舊標準的小規格空白。
力學性能升級：同規格截面厚度平均提升20%以上，彈性極限提升8%~12%，防松能力和抗變形能力明顯增強，適配更高預緊力的連接場景。
材質體系完善：首次在標準中明確納入不銹鋼、磷青銅兩類特殊材質的技術要求，滿足耐腐蝕、導電、無磁等特殊場景需求，無需額外簽訂定制協議。
風險提示明確：首次增加了與10.9級、12.9級高強度螺栓配套使用的漲圈風險提示，為高載荷場景選型提供了明確參考，避免選型失誤。
供應鏈管控更規范：新增強制標志要求，產品和包裝必須標注標準號、材質、表面處理信息，有效避免供應商以次充好，降低工業采購的品控風險。
2026年2月之后的新設計項目，應優先選用GB/T 93-2025標準產品，避免合規性風險；
原使用GB/T 93-87的存量產品可直接替換為同規格2025版產品，安裝尺寸完全兼容，性能更優；
若需要比2025版標準型更高的防松能力，仍可選用GB/T 7244-87重型彈簧墊圈，兩者適配的螺栓規格完全兼容。
